Installer un nouvel autoradio est une opération gratifiante, mais elle devient un casse-tête électrique sans la maîtrise du code couleur universel. Derrière la console centrale se cache une forêt de câbles dont chaque nuance a une fonction précise, de l’alimentation à la gestion des haut-parleurs. Une erreur d’inversion, notamment entre le fil rouge et le fil jaune, cause souvent des pannes de mémoire ou des décharges de batterie. Pour réussir votre montage sans risque de court-circuit, il est nécessaire de comprendre la norme ISO 10487 qui régit la majorité des faisceaux modernes.
Comprendre le code couleur de l’alimentation (Connecteur A)
Le bloc d’alimentation, ou connecteur A, est le plus critique. Il gère l’énergie entrante et les commandes de base. Si ces fils sont mal raccordés, votre autoradio peut ne pas s’allumer ou rester sous tension en permanence, vidant votre batterie en une nuit.
Le trio vital : Rouge, Jaune et Noir
Le fil jaune est le câble d’alimentation permanente (+12V permanent). Il maintient la mémoire de l’appareil, comme les stations radio et les réglages audio. Il doit être relié directement à la batterie ou à un fusible non coupé par le contact.
Le fil rouge correspond au +12V après contact (ACC). Il indique à l’autoradio de s’allumer uniquement lorsque vous tournez la clé ou activez le démarrage. Sur certains véhicules allemands comme Volkswagen ou Audi, les positions du rouge et du jaune sont parfois inversées sur le faisceau d’origine, ce qui nécessite un croisement des fils pour conserver les réglages.
Le fil noir représente la masse (GND). Il doit être fixé sur une partie métallique du châssis ou relié au fil de masse du faisceau d’origine. Une mauvaise masse provoque souvent des parasites ou des bruits de sifflement dans les enceintes selon le régime moteur.
Les fonctions secondaires : Bleu et Orange
Le fil bleu, ou bleu/blanc, est souvent étiqueté « Remote » ou « Antenna ». Il envoie un signal de faible intensité pour déployer une antenne électrique ou activer un amplificateur externe. Le fil orange, ou orange/blanc, est dédié à l’illumination. Relié au circuit des phares, il permet à l’écran de l’autoradio de réduire son intensité lumineuse dès que vous allumez vos feux.
Le câblage des haut-parleurs : respecter la polarité (Connecteur B)
Le connecteur B est dédié exclusivement à la sortie audio. Les couleurs fonctionnent par paires. Chaque haut-parleur possède un fil de couleur unie pour le positif et un fil de la même couleur avec une bande noire pour le négatif.

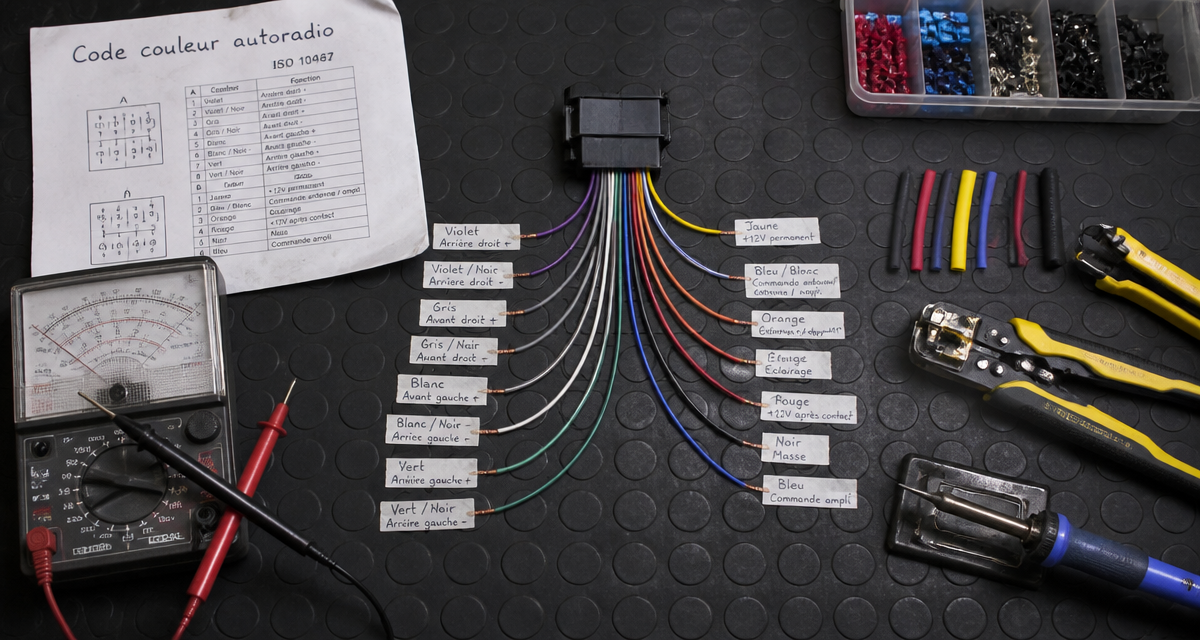

| Position du Haut-Parleur | Fil Positif (+) | Fil Négatif (-) |
|---|---|---|
| Avant Gauche | Blanc | Blanc / Noir |
| Avant Droit | Gris | Gris / Noir |
| Arrière Gauche | Vert | Vert / Noir |
| Arrière Droit | Violet | Violet / Noir |
Respecter cette polarité est impératif. Si vous inversez le plus et le moins sur un haut-parleur, celui-ci fonctionne en opposition de phase. Le résultat acoustique est médiocre : les basses s’annulent et le son semble creux. Bien que cela n’endommage pas immédiatement le matériel, la qualité d’écoute est fortement dégradée.
Assurer la continuité et l’étanchéité des connexions
Lors d’une installation personnalisée, l’absence de connecteurs ISO oblige parfois à réaliser des épissures manuelles. Pour garantir une transmission du signal sans perte et éviter les faux contacts dus aux vibrations, la qualité de la liaison est primordiale. L’utilisation de gaines thermorétractables est recommandée plutôt que de simples dominos. Dans un circuit électrique automobile, la protection doit être hermétique face à l’humidité et aux variations de température sous le tableau de bord. Une connexion mal isolée s’oxyde avec le temps, créant une résistance qui fait chauffer le câble ou provoque des coupures intermittentes. L’usage d’une soudure à l’étain recouverte d’une gaine isolante assure une longévité supérieure à tout raccord rapide.
Les pièges spécifiques selon les marques de véhicules
Bien que la norme ISO soit répandue, de nombreux constructeurs utilisent des variantes qui induisent en erreur. Avant de brancher, une vérification au multimètre est préférable.
Le cas des véhicules du groupe VAG (VW, Seat, Skoda)
Sur ces modèles, l’inversion du fil rouge et du fil jaune est fréquente par rapport aux autoradios de seconde monte comme Pioneer, Alpine ou Sony. Si vous constatez que votre autoradio perd l’heure et vos stations à chaque coupure de moteur, vous devez croiser ces deux câbles d’alimentation. La plupart des faisceaux modernes possèdent des cosses interchangeables sur ces deux fils pour faciliter cette opération.
Les réseaux multiplexés (CAN-Bus)
Sur les voitures récentes, après 2005-2010, la gestion de l’allumage repose sur un signal numérique appelé CAN-Bus. Vous ne trouverez pas de « fil rouge » (+12V après contact) classique derrière le tableau de bord. Pour installer un autoradio standard, deux solutions existent :
- Acheter une interface CAN-Bus spécifique à votre modèle de voiture, qui traduit le signal numérique en signal électrique pour le fil rouge.
- Repiquer un « plus après contact » sur la boîte à fusibles, souvent sur l’allume-cigare, et tirer un nouveau fil jusqu’à l’autoradio.
Méthodologie pour un branchement sécurisé
Avant de manipuler les fils, débranchez la borne négative de la batterie. Cela évite tout arc électrique accidentel si un fil dénudé touche le châssis métallique.
- Identification : Repérez les deux connecteurs ISO. Si votre véhicule possède une prise propriétaire, utilisez un adaptateur « Faisceau constructeur vers ISO ».
- Test de tension : À l’aide d’un multimètre ou d’une lampe témoin, vérifiez quel fil reçoit du 12V permanent et lequel reçoit du 12V uniquement avec le contact.
- Raccordement : Branchez les connecteurs en commençant par les haut-parleurs, puis finissez par l’alimentation.
- Vérification : Rebranchez la batterie, allumez l’autoradio, réglez une station, coupez le contact, retirez la clé, puis remettez le contact. Si la station est mémorisée, votre branchement est correct.
En suivant ce schéma de branchement et en respectant les codes couleurs, vous protégez votre équipement audio et l’intégrité électrique de votre véhicule. Une installation propre garantit un son clair et une fiabilité durable.
