Sur une Volkswagen Polo 5, une panne d’allume-cigare, d’essuie-glace arrière, de lave-glace ou d’éclairage vient souvent d’un fusible grillé. Le bon réflexe consiste à identifier la bonne boîte à fusibles, à vérifier le numéro du circuit concerné, puis à remplacer uniquement par un fusible du même ampérage.
Les repères ci-dessous concernent la Polo 5, souvent appelée Polo 6R, 6C, 61 ou mk5 selon les documents et les années. Les schémas les plus courants couvrent les modèles produits autour de 2009 à 2017, parfois indiqués jusqu’en 2009 à 2018 selon les variantes. Certaines statistiques souvent reprises évoquent aussi 35 % des pannes électriques liées aux fusibles et 80 % des petits problèmes résolus sans assistance professionnelle.
Identifier la bonne Polo 5 avant de chercher le fusible
Avant de contrôler un fusible Polo 5, vérifiez que vous êtes bien sur la génération concernée. La Polo 5 correspond surtout aux versions 6R et 6C, avec des différences possibles selon la motorisation, la finition, la boîte DSG, le start/stop, les aides au stationnement ou le niveau d’équipement électronique.
Cette précision compte, car deux Polo visuellement proches peuvent avoir une affectation de fusibles légèrement différente. Un même emplacement peut être réservé à un équipement absent sur votre voiture, ou protégé par un ampérage différent selon le montage. Le plus fiable reste donc de croiser trois informations, le numéro du fusible, l’ampérage inscrit dessus et la fonction indiquée dans le schéma du véhicule.
Pourquoi l’ampérage ne se choisit jamais au hasard
Un fusible protège un circuit contre une surintensité. Remplacer un 5A par un 10A parce que le fusible “tient mieux” est une mauvaise idée, car il risque de ne plus jouer son rôle au bon moment. À l’inverse, un ampérage trop faible peut griller immédiatement même si le circuit est sain. Sur les tableaux de Polo 5, on retrouve notamment des valeurs comme 2A, 5A, 7,5A ou 10A selon les fonctions protégées.
Où se trouvent les boîtes à fusibles sur une Polo 5 ?
Trois zones reviennent le plus souvent sur la Volkswagen Polo 5, la boîte à fusibles du tableau de bord, la boîte à fusibles principale dans le compartiment moteur et l’unité de contrôle du réseau de bord. Chacune correspond à une logique différente, accessoires de l’habitacle, alimentation moteur, calculateurs ou fonctions de carrosserie.
Schéma complet des fusibles pour VW Polo (2009-2019) · Consultez ce guide pratique pour identifier facilement l’emplacement et l’affectation de chaque fusible de votre Volkswagen Polo.
Boîte à fusibles dans l’habitacle
La boîte la plus consultée se trouve côté conducteur, sous le volant ou dans la partie basse du tableau de bord selon la version. Elle regroupe de nombreux circuits utilisés au quotidien, prise de courant, allume-cigare, éclairage, essuie-glace arrière, pompe de lave-glace, réglage de phares ou éléments liés au confort.
Sur une Polo à conduite à droite, le panneau peut être disposé en miroir. Ce détail évite une erreur fréquente : si vous suivez un schéma prévu pour une conduite à gauche, ne vous fiez pas seulement à la position visuelle. Appuyez-vous surtout sur la numérotation des emplacements et sur le sens de lecture indiqué sur le couvercle ou dans le manuel.
Boîte principale dans le compartiment moteur
La boîte principale se situe sous le capot, généralement près de la batterie. Elle protège des circuits plus sensibles ou plus consommateurs, ABS, alimentation moteur, pompe à carburant, injection, allumage, relais d’alimentation, DSG ou systèmes associés au calculateur moteur. Si la panne touche le démarrage, l’ABS, l’ESP/ASR ou un voyant moteur, cette zone mérite un contrôle méthodique.
Le boîtier de fusibles relie des gestes simples, comme brancher un chargeur sur la prise 12 V, à des calculateurs capables de piloter l’injection ou l’assistance de freinage. Cette logique aide à éviter une erreur courante, chercher uniquement du côté de l’accessoire en panne. Une prise muette peut indiquer un fusible grillé, mais un fusible qui grille à répétition signale souvent un circuit en contrainte, un court-circuit intermittent ou un accessoire défectueux branché en aval.
Unité de contrôle du réseau de bord
L’unité de contrôle du réseau de bord centralise plusieurs fonctions électriques et électroniques. Elle peut concerner l’éclairage, certains relais, la communication entre calculateurs ou des équipements commandés indirectement. Cette partie est moins intuitive qu’un simple porte-fusibles. Si le symptôme touche plusieurs fonctions en même temps, le diagnostic doit aller plus loin qu’un fusible isolé.
Tableau de repérage : fusible, fonction et zone à contrôler
Le tableau suivant sert de repère pratique pour orienter la recherche. Les affectations exactes peuvent varier selon l’année, le code 6R, 6C ou 61, la motorisation et l’équipement. Pour toute intervention, confirmez toujours le numéro avec le schéma présent sur votre véhicule.
| Élément en panne | Fusible ou zone à vérifier | Emplacement probable | Remarque utile |
|---|---|---|---|
| Allume-cigare / prise de courant | Fusible n°42 | Habitacle / tableau de bord | C’est le repère le plus souvent indiqué pour la prise 12 V sur Polo 5. |
| Essuie-glace arrière | Circuit d’essuie-glace arrière | Habitacle ou réseau de bord | Vérifier aussi le moteur d’essuie-glace et le faisceau du hayon. |
| Pompe de lave-glace avant | Circuit de pompe de lave-glace | Habitacle | Si le fusible est bon, écoutez si la pompe tourne au déclenchement. |
| Éclairage de plaque ou réglage de phares | Circuit d’éclairage / régulateur de portée | Habitacle ou réseau de bord | Contrôler aussi les ampoules, connecteurs et masses. |
| ABS, ESP/ASR | Fusibles liés ABS / alimentation calculateur | Compartiment moteur | Un voyant peut aussi venir d’un capteur, pas seulement d’un fusible. |
| Démarrage, injection, allumage | Alimentation moteur, relais, calculateur | Boîte principale sous capot | Ne multipliez pas les essais si un fusible grille immédiatement. |
| Start/stop ou DSG | Circuit spécifique équipement | Compartiment moteur / réseau de bord | La présence de ces fonctions dépend fortement de la version. |
Contrôler et remplacer un fusible sans créer une nouvelle panne
Une vérification de fusible est à la portée d’un automobiliste soigneux, à condition de respecter quelques règles simples. Coupez le contact, retirez la clé, éteignez les consommateurs électriques et évitez d’intervenir sur un circuit humide ou oxydé. Si vous avez le moindre doute sur un circuit de sécurité comme l’airbag, l’ABS ou l’alimentation moteur, mieux vaut demander un avis professionnel.
La méthode visuelle
Retirez le fusible avec une pince à fusibles si elle est disponible. Observez la petite languette métallique à l’intérieur, si elle est rompue ou noircie, le fusible est probablement grillé. Cette méthode est rapide, mais pas parfaite. Un fusible peut sembler intact tout en présentant un défaut de continuité difficile à voir.

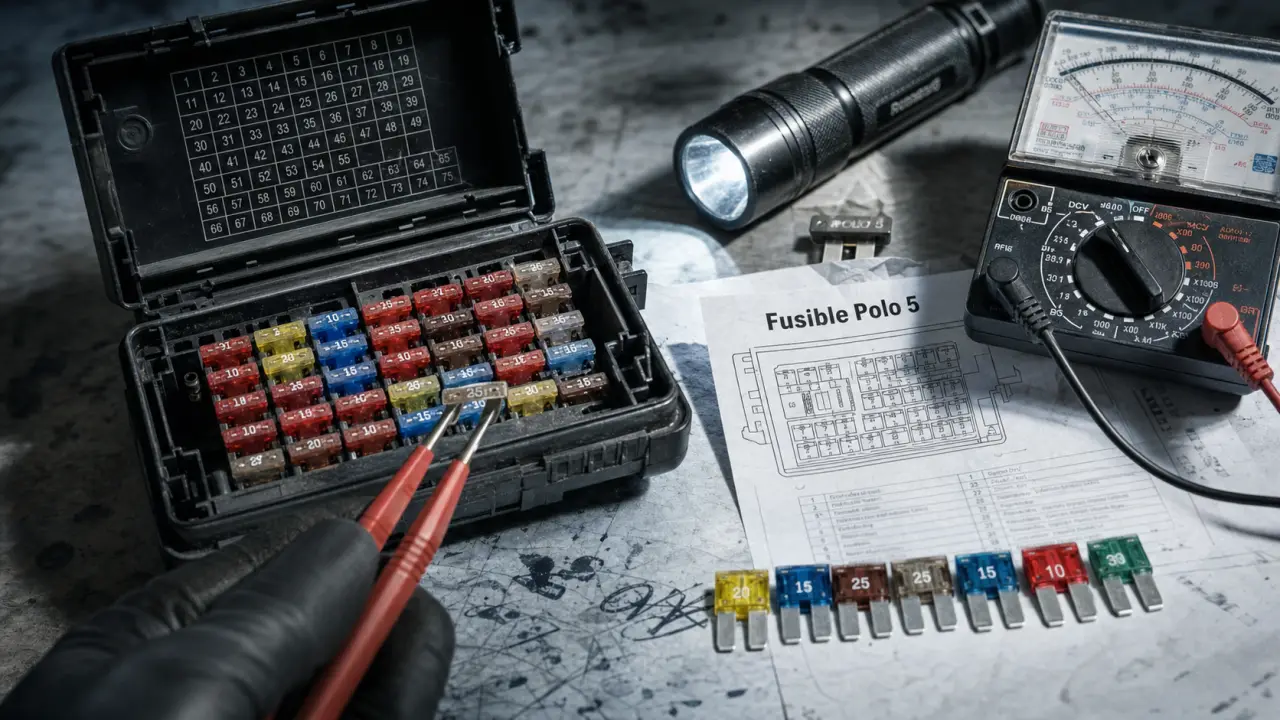

Le contrôle au multimètre
Le multimètre permet de vérifier la continuité du fusible avec plus de certitude. En mode continuité ou ohmmètre, un fusible sain doit laisser passer le courant. Si le multimètre ne réagit pas, le fusible est coupé. Cette étape est particulièrement utile lorsque la panne est intermittente ou lorsque plusieurs fusibles semblent visuellement corrects.
Remplacement : même couleur, même ampérage
Installez un fusible neuf de même valeur, idéalement de même format et de même couleur. Remettez le contact, testez uniquement la fonction concernée, puis vérifiez que le fusible ne chauffe pas et ne grille pas à nouveau. Si le nouveau fusible saute immédiatement, n’insistez pas. Le problème se situe probablement sur le circuit protégé, l’accessoire branché ou le faisceau.
Lire un schéma de fusibles de Polo 5 sans se tromper
Un schéma de fusibles se lit comme une table de correspondance, numéro d’emplacement, ampérage, fonction protégée. Les tableaux les plus utiles associent ces trois informations, parfois avec des plages de numéros comme 1 à 16 pour une partie du boîtier, puis d’autres rangées pour les circuits restants. La difficulté vient moins du principe que des variantes selon l’équipement.
- Commencez par le symptôme, prise 12 V, essuie-glace, éclairage, démarrage, voyant ABS ou airbag.
- Repérez la zone logique, habitacle pour les accessoires, compartiment moteur pour l’alimentation moteur et les gros circuits.
- Confirmez le numéro, par exemple le fusible n°42 pour l’allume-cigare ou la prise de courant lorsque ce repère correspond à votre schéma.
- Vérifiez l’ampérage, ne montez jamais une valeur différente pour “tester”.
- Photographiez avant retrait, cela évite d’inverser deux fusibles proches lors du remontage.
Enfin, gardez en tête la différence entre fusible et relais. Le fusible protège le circuit, le relais commande l’alimentation d’un élément plus puissant. Une pompe à carburant, un calculateur ou un système d’allumage peut dépendre des deux. Si le fusible est intact mais que la fonction reste muette, le relais, le connecteur, la masse ou l’organe lui-même peuvent être en cause.
Pour une panne simple et isolée, trouver le bon fusible peut éviter un passage immédiat au garage. Pour une panne répétitive, un voyant de sécurité ou un fusible qui grille dès son remplacement, le diagnostic doit aller plus loin. Le fusible n’est alors plus la cause, mais le signal qu’un circuit de votre Polo 5 demande une vérification sérieuse.
