Tout savoir sur le moteur wankel et son fonctionnement unique

Dans les routes sinueuses autour d’Arcy-sur-Cure, le débat sur le moteur Wankel revient souvent. Les curieux veulent comprendre son fonctionnement unique et sa réputation. Ce texte apporte des explications claires pour les amateurs et les mécaniciens.

La mécanique du Wankel surprend par sa simplicité apparente et son allure technique. On y trouve un cycle rotatif plutôt que des pistons classiques. Les pages qui suivent détaillent pièces, principes, avantages et limites.

Le ton reste direct et pédagogique, comme dans un atelier de village. Les exemples concrets et les anecdotes d’atelier éclairent le propos. La lecture prépare à explorer l’histoire et l’avenir de cette technologie automobile.

Comprendre le moteur Wankel : pièces, rôle et comparaison avec un piston

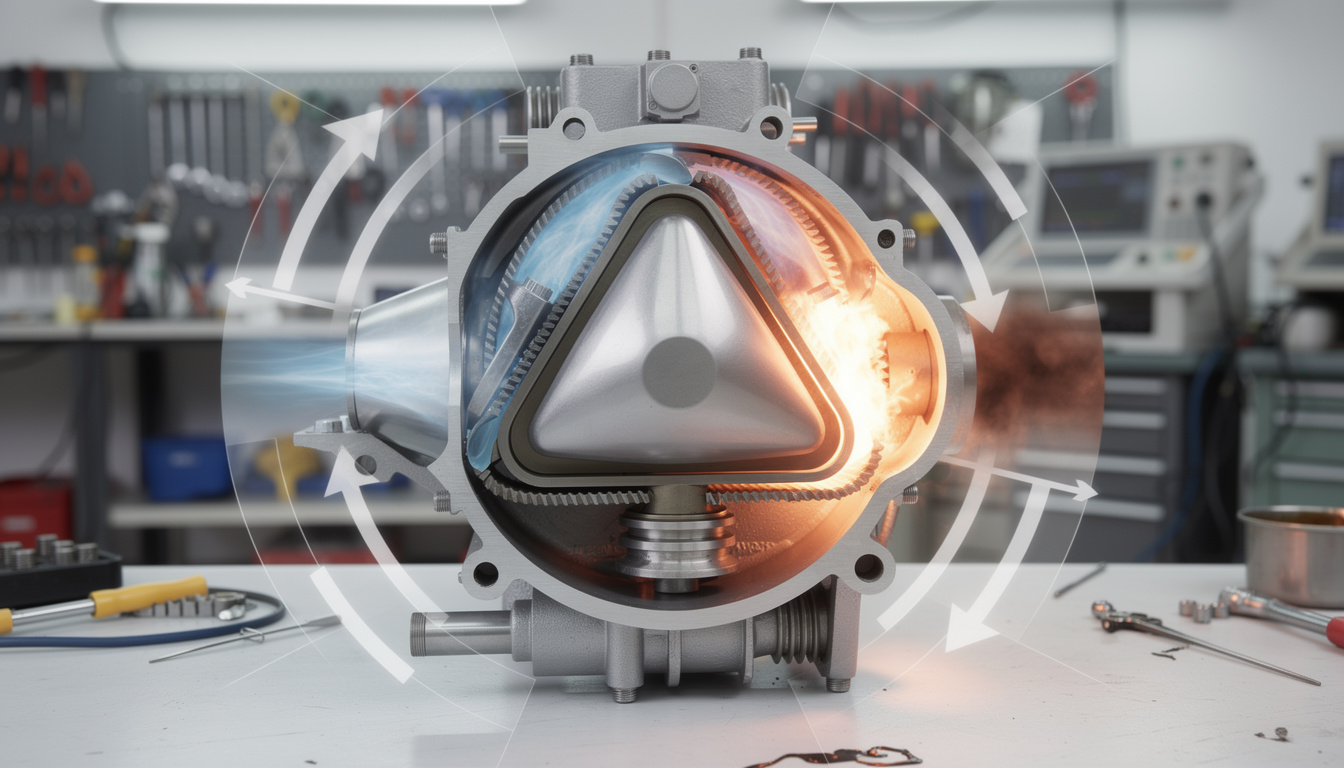

Le moteur Wankel remplace pistons et cylindres par un rotor triangulaire. Le rotor tourne dans un boîtier au profil ovale, formant la chambre de combustion variable. Cette conception réduit le nombre de pièces mobiles et simplifie le flux mécanique.

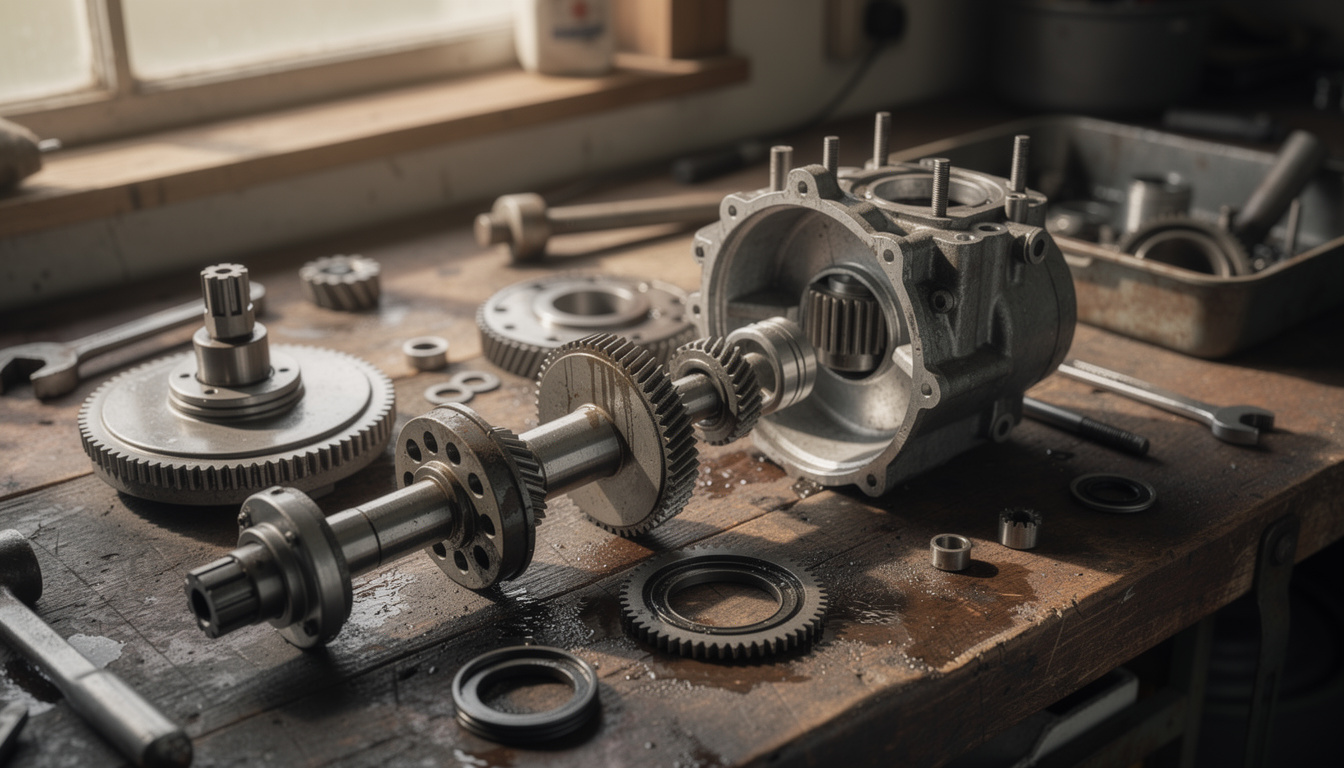

Les composants principaux sont simples à l’énoncé : stator (carter fixe), rotor, pignon fixe central et bougies d’allumage. L’arbre reçoit le mouvement via une sortie excentrique liée au rotor. Les collecteurs d’admission et d’échappement assurent l’échange des gaz.

Pour visualiser, voici un tableau comparatif succinct entre moteur rotatif et moteur à pistons. Le tableau met en lumière différences de pièces, encombrement et vibrations.

L’atelier d’Arcy-Autos a souvent comparé ces deux philosophies. Le moteur rotatif séduit par sa compacité, mais demande une approche différente en entretien. Cette base technique aide à suivre les sections suivantes.

Fonctionnement unique du moteur Wankel : le cycle rotatif en détails

Le cœur du système repose sur un cycle rotatif en quatre phases : admission, compression, combustion et échappement. Ces phases se déroulent simultanément, mais dans des compartiments différents. Le rotor crée et déplace ces volumes pendant sa rotation continue.

Chaque face du rotor joue le rôle d’un piston mobile qui scelle la chambre de combustion. Les trois sommets restent en contact avec le stator pour assurer l’étanchéité des chambres. C’est cette géométrie étrange qui produit la rotation sans mouvement alternatif.

La combustion pousse directement le rotor, transmettant la force à l’arbre via un entraînement excentrique. Ainsi, pas de vilebrequin complexe ni de bielles multiples. Le résultat, c’est une mécanique plus fluide et souvent plus silencieuse.

Étapes concrètes du cycle rotatif

Lors de l’admission, le mélange air-carburant envahit une chambre créée par le rotor. La compression survient quand le volume diminue grâce au mouvement rotatif. La bougie enflamme, et la combustion libère l’énergie qui pousse le rotor.

L’échappement conclut chaque portion de cycle en expulsant les gaz brûlés. Sur un même rotor, les trois chambres sont dans des phases différentes simultanément. Cette simultanéité offre une production de couple plus régulière.

Pour un mécano du village, la logique est simple à expliquer mais plus délicate à travailler. Les joints d’apex exigent un soin particulier pour préserver l’étanchéité. La compréhension de ces étapes éclaire le comportement à l’usage.

Avantages Wankel : compacité, puissance et douceur

Le moteur rotatif est réputé pour sa taille réduite et son rapport puissance/poids favorable. Dans un compartiment moteur, il libère de la place pour la direction, les suspensions ou la batterie. C’est pourquoi les voitures sportives l’ont souvent adopté pour alléger l’ensemble.

La fluidité mécanique se traduit par des vibrations moindres et une sonorité singulière. Le moteur tourne dans un sens continu, ce qui donne une réponse progressive à l’accélérateur. Cette douceur séduit les pilotes qui veulent une montée en régime franche et linéaire.

Les pièces mobiles étant peu nombreuses, les pannes liées à l’ensemble bielles-vilebrequin sont absentes. Cela simplifie certaines interventions et diminue le risque de rupture mécanique soudaine. En revanche, l’entretien spécifique reste essentiel pour durer.

• Compacité : gain d’espace pour l’architecture du véhicule.
• Haute puissance spécifique : beaucoup de chevaux pour une petite cylindrée.
• Fonctionnement silencieux : roulage plus agréable à régime constant.
• Moins de pièces mobiles : simplicité mécanique apparente.

À l’atelier d’Arcy, on garde une anecdote sur une RX-7 réparée au petit matin. Le propriétaire aimait sa sonorité et sa compacité pour les montagnes. Ce cas montre l’affection que suscite ce type de moteur.

Inconvénients moteur : étanchéité, consommation et contraintes d’entretien

Les défauts majeurs restent liés aux joints d’apex et à l’étanchéité des chambres. Ces pièces s’usent plus vite que des segments classiques dans certains cas. La perte d’étanchéité entraîne une hausse de la consommation et une baisse de performance.

La consommation d’huile est un autre point sensible, car une partie d’huile sert à lubrifier les joints et peut brûler. Ce phénomène colore parfois les fumées en bleu et complique les normes environnementales. Les constructeurs ont peiné à satisfaire les réglementations modernes.

Le coût d’entretien reste plus élevé pour certaines opérations, car il faut souvent des pièces spécifiques et une expertise ciblée. Les mécanos doivent maîtriser la géométrie du rotor et l’ajustement des joints. Ces contraintes expliquent en partie la rareté commerciale du système.

En pratique, la mise au point d’un Wankel demande rigueur et patience. Le mécanicien doit prêter attention au calage et au positionnement du rotor. Sans cela, il y a risque d’usure prématurée et de casse mécanique.

Applications, histoire et perspectives pour la technologie automobile

L’histoire débute avec Félix Wankel et les premiers prototypes des années 1950. NSU fut le premier à industrialiser cette idée, puis Mazda l’a popularisé dans les années 1960 et 1970. Les Mazda Cosmo, RX-7 et RX-8 restent des références historiques.

La victoire de Mazda aux 24 Heures du Mans en 1991 avec une 787B à moteur rotatif a marqué les esprits. Cette performance a prouvé que le moteur rotatif pouvait rivaliser en endurance. Le son unique et la compacité ont fait de cette victoire un fait d’armes mémorable.

De nos jours, le rôle du Wankel évolue vers un usage comme range extender dans les véhicules électriques. Mazda expérimente cette voie pour tirer parti de la compacité et de la densité de puissance. Cette approche réduit les contraintes liées à la consommation et aux émissions en usage prolongé.

Perspectives pratiques et conseils d’atelier

Un atelier rural garde des clients fidèles avec des Wankel bien suivis. Le secret reste la surveillance des joints et le contrôle régulier de la consommation d’huile. Des essais routiers fréquents aident à détecter un début d’usure.

Pour les bricoleurs, la disponibilité des pièces peut être variable. S’équiper d’outils spécifiques et d’une documentation technique fiable est indispensable. L’effort s’avère payant pour qui veut préserver la mécanique et sa sonorité.

En résumé, le moteur Wankel vit une seconde jeunesse tant que son rôle change vers la production d’électricité embarquée. Son avenir dépendra du raffinement des joints et de mesures d’efficacité énergétique. Pour l’atelier, rester curieux et pragmatique reste la meilleure ligne de conduite.
