Installer un attelage et brancher sa remorque est une opération courante pour transporter des charges, des vélos ou du matériel. Face à un faisceau électrique, la confusion est fréquente. Le système à 7 broches, régi par la norme ISO 1724, reste le standard pour la majorité des remorques légères et porte-vélos. Pour garantir votre sécurité sur la route, le respect strict du code couleur et de l’emplacement de chaque fil est impératif.
Comprendre le fonctionnement de la prise remorque 7 broches
La prise 7 broches transmet les signaux lumineux essentiels du véhicule tracteur vers la remorque. Contrairement au modèle 13 broches, elle ne gère ni l’alimentation permanente, ni les feux de recul. Elle se limite à la signalisation routière de base.
Le connecteur possède un détrompeur mécanique pour éviter les erreurs de sens. Cependant, cela ne protège pas contre une erreur de câblage interne lors de l’installation du faisceau. Le schéma technique est donc le seul garant d’un montage conforme.
Pourquoi le schéma est indispensable
Sans un tableau de correspondance, il est impossible de deviner l’ordre des fils. Un mauvais branchement provoque des comportements dangereux : un clignotant activé à la place des feux stop ou un court-circuit endommageant le multiplexage du véhicule. Les voitures récentes possèdent des calculateurs sensibles ; une erreur de masse peut entraîner des pannes électroniques coûteuses. Une rigueur absolue dans le respect des numéros de broches est nécessaire pour que la prise fonctionne comme une extension fiable du système électrique de votre voiture.

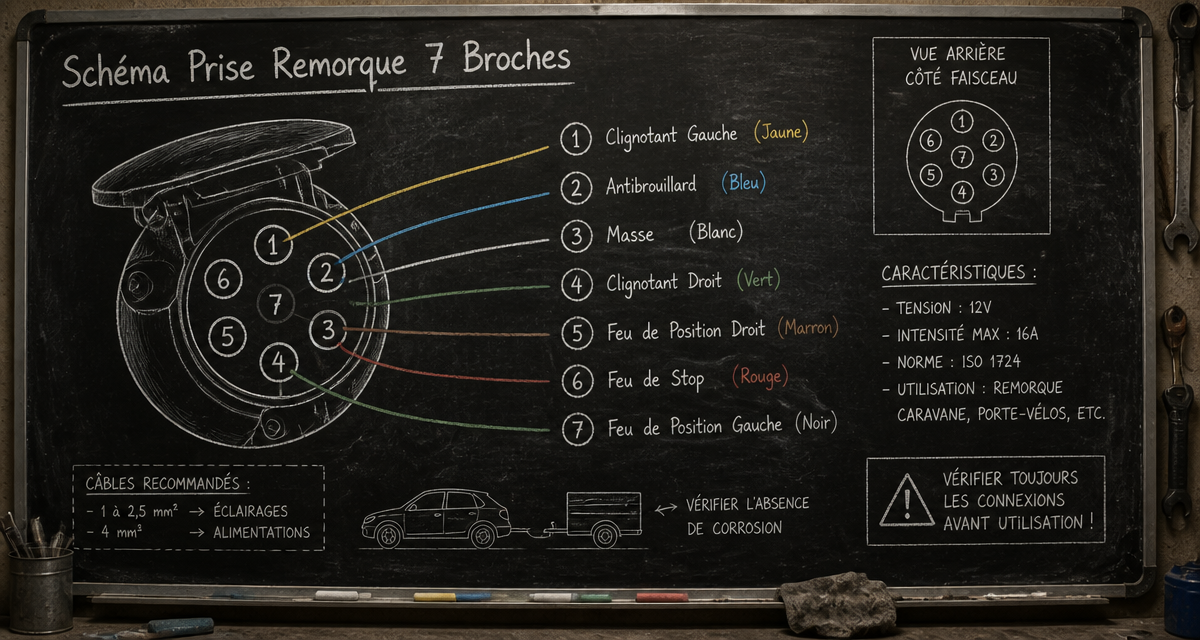

Tableau de correspondance des couleurs et fonctions (Norme ISO 1724)
Le tableau suivant détaille la fonction de chaque broche selon la norme européenne. Si votre faisceau respecte les standards, les couleurs correspondent à cette nomenclature.
| N° de Broche | Fonction Électrique | Couleur du Fil |
|---|---|---|
| 1 (L) | Clignotant Gauche | Jaune |
| 2 (54G) | Feu Antibrouillard Arrière | Bleu |
| 3 (31) | Masse (Retour négatif) | Blanc |
| 4 (R) | Clignotant Droit | Vert |
| 5 (58R) | Feu de position / Plaque (Droit) | Marron |
| 6 (54) | Feux Stop | Rouge |
| 7 (58L) | Feu de position / Plaque (Gauche) | Noir |
La broche n°3 (fil blanc) est la plus importante. Elle assure le retour du courant vers la batterie. Si la masse est mal connectée ou oxydée, les feux faiblissent au freinage ou les clignotants provoquent des anomalies sur tout le bloc optique.
Étapes pour réussir le branchement de votre socle ou fiche
Que vous remplaciez une prise mâle ou installiez un socle femelle, la méthodologie est identique. Munissez-vous d’un tournevis de précision, d’une pince à dénuder et, si possible, de graisse silicone pour protéger les contacts.
Préparation et dénudage
Coupez le contact du véhicule avant toute intervention. Si vous installez le faisceau côté voiture, débranchez la borne négative de la batterie. Passez le câble dans le capuchon d’étanchéité en caoutchouc avant de fixer les fils sur les bornes. Dénudez chaque fil sur 5 à 8 millimètres. Évitez de dénuder une longueur excessive pour empêcher les brins de cuivre de se toucher entre deux bornes voisines, ce qui créerait un court-circuit.
Raccordement aux bornes numérotées
Chaque plot métallique est gravé d’un chiffre de 1 à 7. Ne vous fiez pas uniquement à la position visuelle, car l’orientation varie selon le fabricant. Suivez la numérotation gravée dans le plastique ou le métal :
- Insérez le fil dans le plot correspondant à son numéro.
- Serrez la vis fermement, sans écraser le cuivre.
- Tirez légèrement sur chaque fil pour confirmer sa bonne fixation.
Diagnostic et résolution des problèmes fréquents
Si le matériel est ancien ou exposé à l’humidité, des pannes surviennent parfois après le branchement. Voici comment identifier les causes courantes.
Le problème de la masse
Si l’activation d’un clignotant fait clignoter les feux de position, ou si les feux stop s’éteignent lors de l’usage des clignotants, le coupable est la masse (broche n°3). Le courant ne trouvant pas de retour par le fil blanc, il passe par les autres ampoules. Nettoyez le contact de la broche 3 avec du papier de verre fin ou un spray nettoyant contacts.
Inversion des clignotants
Si le clignotant droit s’allume alors que vous avez actionné le gauche, vous avez inversé les fils jaune (1) et vert (4). Cette erreur est courante car la gauche et la droite s’inversent visuellement selon que l’on regarde la prise de face ou de dos. Référez-vous toujours aux numéros gravés pour corriger cette confusion.
Absence totale d’éclairage
Si rien ne s’allume, vérifiez le fusible dédié à l’attelage dans la boîte à fusibles du véhicule. Si le fusible est intact, utilisez un multimètre pour tester la sortie du socle. Si le courant sort de la voiture mais n’arrive pas aux ampoules, le problème provient du câble de la remorque ou de l’état des ampoules.
Passer de 7 à 13 broches : l’utilité des adaptateurs
Un véhicule moderne est souvent équipé d’une prise 13 broches, alors que votre remorque possède une fiche 7 broches. Il est inutile de recâbler l’ensemble : des adaptateurs compacts permettent de faire la jonction instantanément.
Gardez à l’esprit qu’un adaptateur 13 vers 7 broches ne crée pas de fonctions manquantes. Vous n’aurez pas de feu de recul si la remorque n’est pas câblée pour cela. L’inverse est également possible, mais vous perdrez les fonctions spécifiques au système 13 broches, comme la charge de la batterie de service.
Pour vos travaux en extérieur, il est conseillé de conserver une version PDF du schéma de branchement sur votre smartphone ou dans la boîte à gants. Cela prévient les erreurs de mémoire lors des interventions sur le bord de la route.
